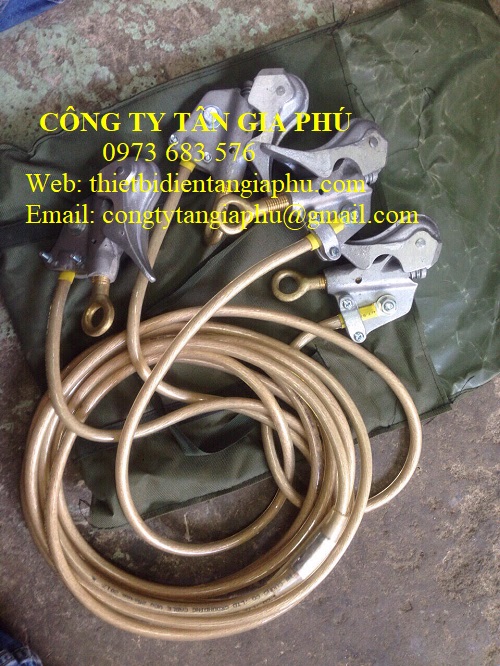

Tiếp địa 35kv

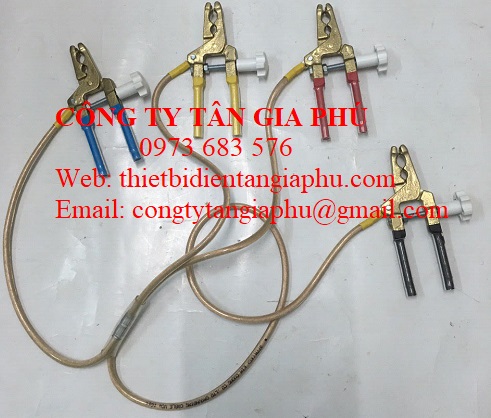

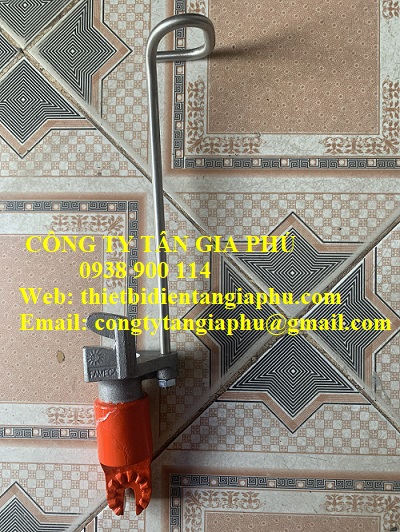

Mỏ kẹp dây dẫn

- Bộ kẹp dây gồm 3 cái bằng hợp kim nhôm, đảm bảo độ bền cơ và độ tiếp xúc điện tốt. Kẹp có các lò so đàn hồi tốt; bộ phận vặn xiết lò so là loại ty bu lông có ren (Dạng mỏ vịt).

- Miệng kẹp có thể kẹp được các cỡ dây dẫn có đường kính từ 7mm đến 35mm. Độ mở rộng lớn nhất của miệng kẹp có độ rộng 35mm.

- Chuôi của mỗi mỏ kẹp bằng đồng; kết cấu dạng đa chức năng (dạng hoa thị) để tháo lắp với sào thao tác tiếp đất một cách dễ dàng, chắc chắn.

- Mỏ kẹp có trọng lượng: 0,7kg.

Mỏ kẹp vào cọc tiếp địa

- Mỏ kẹp đầu dây tiếp đất để bắt nối với cọc tiếp đất. Kẹp để nối dây dẫn vào cọc tiếp đất được làm bằng hợp kim đồng đảm bảo tiếp xúc, dẫn điện tốt. Có thể xiết chặt và nới lỏng bằng tay. Mỏ kẹp có trọng lượng:0,35kg.

Sào thao tác tiếp địa

- Mỗi bộ tiếp địa gồm 03 sào thao tác, mỗi sào có tổng chiều dài 1500-2000mm gồm hai đoạn có thể thu gọn và mở rộng chiều dài. Bên trong sào có cấu tạo theo kiểu ống lồng có cơ cấu xiết chặt vặn bóp hãm kiểu giắc co giữ vô cấp, nhằm đảm bảo tăng cường khả năng chịu lực kéo, giật, đẩy khi thao tác. Các khớp nối, khoá hãm có cấu tạo chắc chắn đảm bảo vận hành nhanh chóng, thuận lợi đồng thời vận hành được nhiều lần với tác động của các lực kéo, giật, đẩy nói trên. Khi rút gọn hết độ dài không quá 1000mm ±5%. Sào làm bằng vật liệu cách điện màu vàng, có tiết diện tròn F 34mm ±2% đảm bảo không cho hơi ẩm lọt vào bên trong.

- Sào cách điện gồm hai phần chính: Phần cách điện dài 1100mm, phần tay cầm dài 400mm có tạo nhám tăng ma sát tiếp xúc. Giữa phần cách điện của sào và phần tay cầm có vạch giới hạn ngăn cách (Phân biệt bằng màu sắc).

- Trên thân sào có nhãn được in bằng mực không phai, không bong tróc hoặc in nổi trên bìa kim loại không gỉ, được gắn chặt vào phần cách điện; Nêu rõ tên, ký hiệu, điện áp sử dụng, năm sản xuất của sào.

- Phần làm việc gắn ở đầu sào được làm bằng hợp kim nhôm hoặc đồng có cấu tạo hoa thị, đa chức năng để bắt vào chuôi mỏ kẹp dây dẫn một cách dễ dàng chắc chắn.

- Trọng lượng của mỗi sào kể cả đầu sào: 1,4 kg.

- Đảm bảo sử dụng an toàn ở cấp điện áp đến 35 kV.

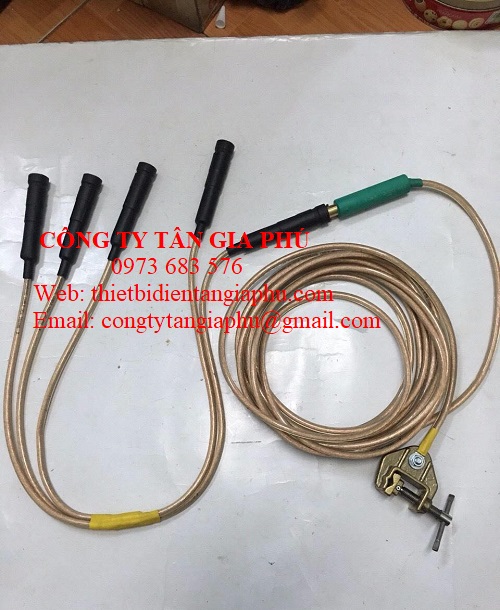

Dây nhánh và dây chính

- Chiều dài của mỗi sợi dây ngắn mạch từ kẹp dây dẫn đến điểm nối chung nhỏ nhất là 3.2m. Tiết diện dây ngắn mạch là 16mm2.

- Chiều dài dây dẫn tiếp đất từ điểm nối chung đến cọc nối đất nhỏ nhất là 18m. Tiết diện dây nối đất là 16 mm2.

- Dây được chế tạo bằng dây đồng mềm, nhiều sợi vặn xoắn, được bọc bằng lớp nhựa PVC trong suốt dày ít nhất là 1mm ± 0,2mm ép chặt chống hơi nước lọt vào. Bên ngoài vỏ bọc PVC có in bằng mực không phai các nội dung: Tiết diện, dòng ngắn mạch chịu được.

Cọc tiếp địa

- Cọc tiếp đất bằng thép mạ đồng hoặc Crôm. Tiết diện cọc là hình tròn, đường kính trung bình từ 14mm. Cọc có một đầu nhọn để cắm xuống đất; còn đầu kia có chi tiết để bắt nối được với mỏ kẹp của dây tiếp đất, chiều dài toàn bộ cọc là 1,2m ± 10% .

Quy cách đóng gói

- Bộ dây tiếp địa cùng các phụ kiện được đựng trong túi may bằng vải bạt không thấm nước. Trên mỗi túi đựng, đều có ghi nhãn mác bằng dấu hoặc mực không phai của nhà chế tạo.

- Ba sào tiếp địa được đựng trong một bao túi bằng vải bạt không thấm nước. Trên mỗi túi đựng đều có nhãn bằng dấu hoặc mực không phai của nhà chế tạo.

 Trên nhãn cần Nêu rõ:

+ Tên ký hiệu, số hiệu sản phẩm.

+ Cơ sở chế tạo.

+ Tháng, năm sản xuất.
